NANXING NCG3021E

NANXING NCG3021E je kompaktné nestingové centrum

Domov

Drevo

NANXING NCG3021E

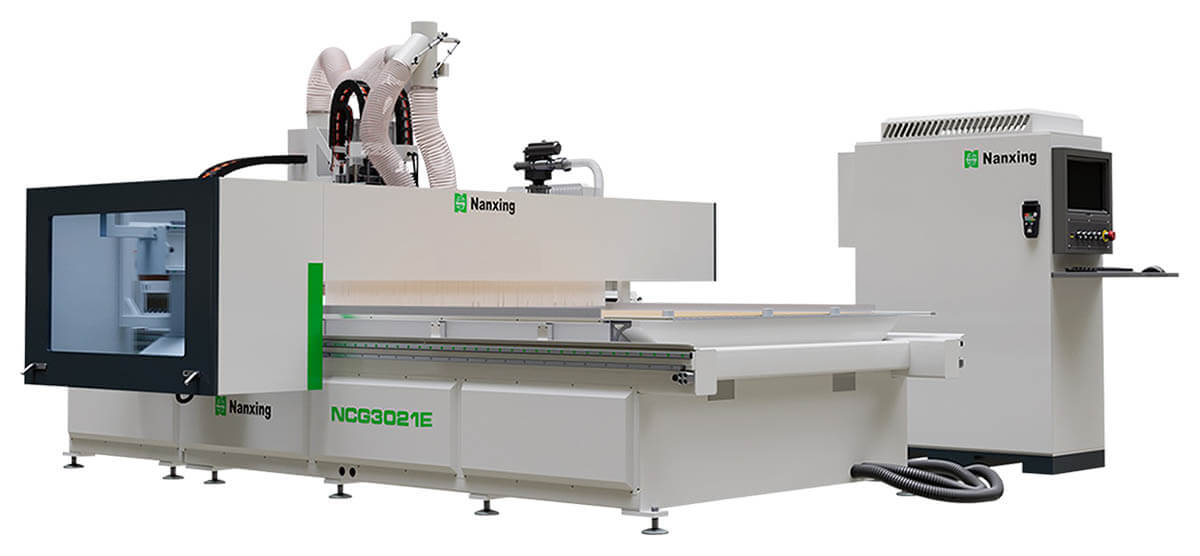

Nanxing NCG3021E je CNC nestingové obrábacie centrum určené predovšetkým na spracovanie doskových materiálov v nábytkárskom priemysle.

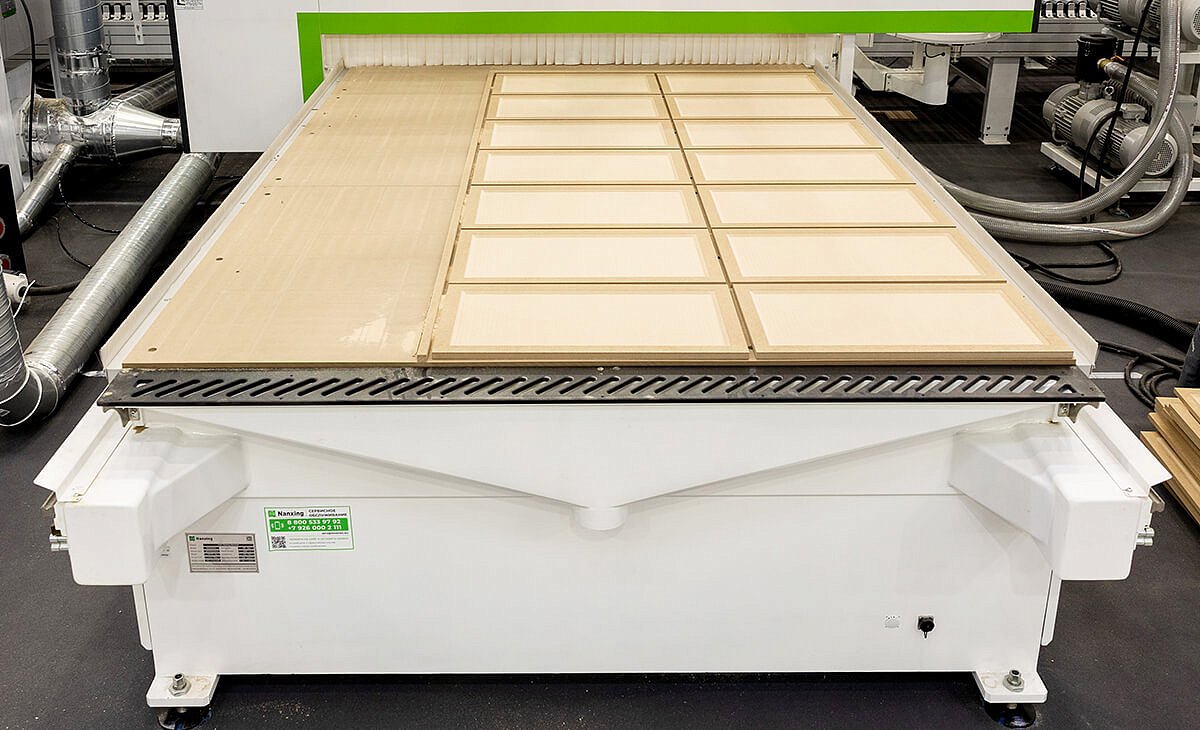

Konštrukcia stroja je tvorená pevnou zváranou oceľovou konštrukciou, ktorá zaisťuje stabilitu a znižuje vibrácie pri obrábaní. Súčasťou je aj vákuový pracovný stôl, ktorý drží materiál pomocou podtlaku počas obrábania. Vďaka tejto konštrukcii je stroj vhodný na presnú a efektívnu priemyselnú výrobu nábytkových dielcov. Ovládanie prebieha pomocou CNC riadiaceho systému, ktorý umožňuje ľahké programovanie a kontrolu výroby.

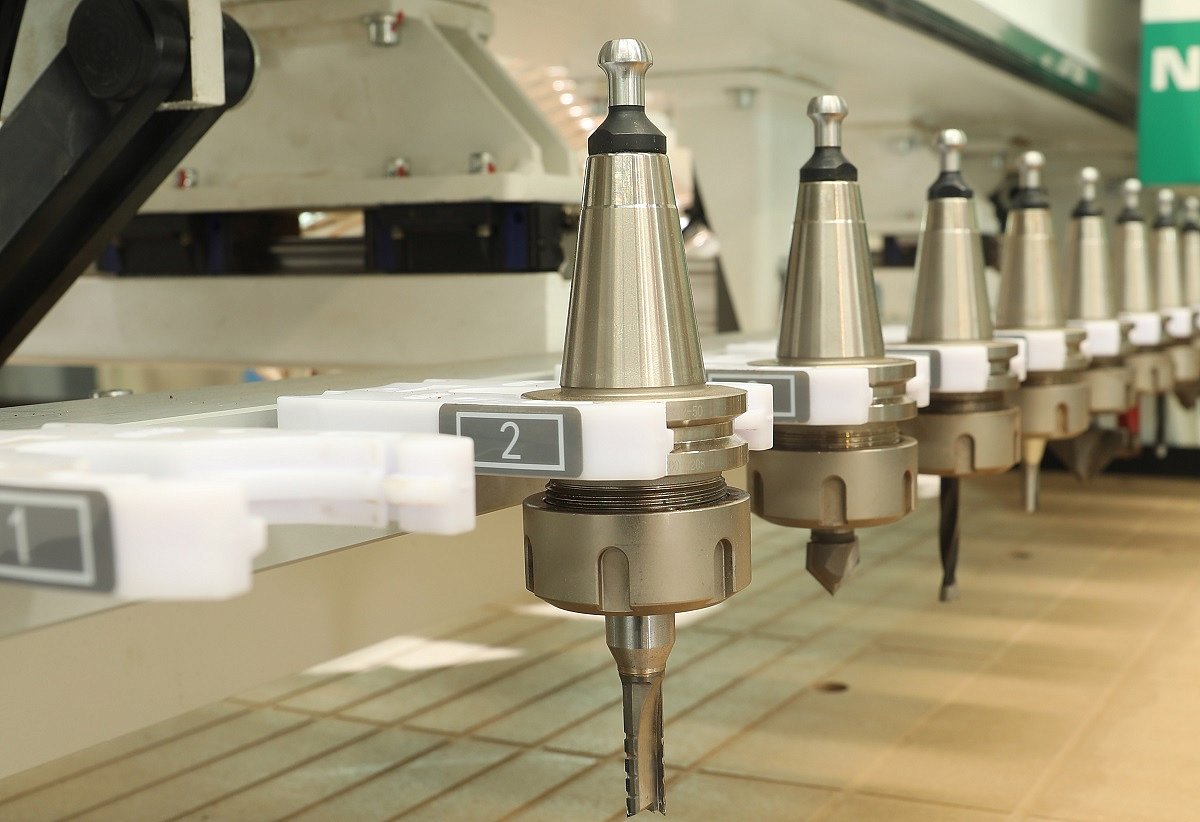

Zásobník nástrojov pri stroji Nanxing NCG3021E slúži na automatickú výmenu nástrojov počas obrábania. Obsahuje niekoľko pozícií pre rôzne frézy alebo vrtáky, ktoré sú pripravené na použitie. Vďaka tomu je práca rýchlejšia a nie je nutné nástroje meniť ručne.

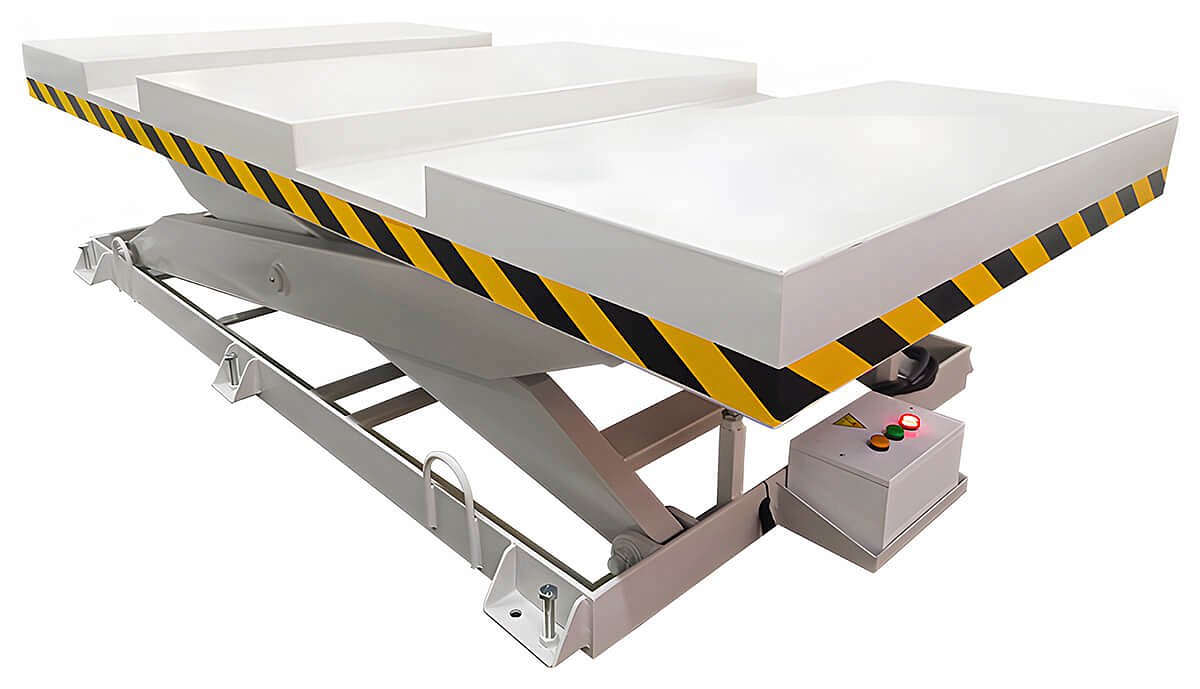

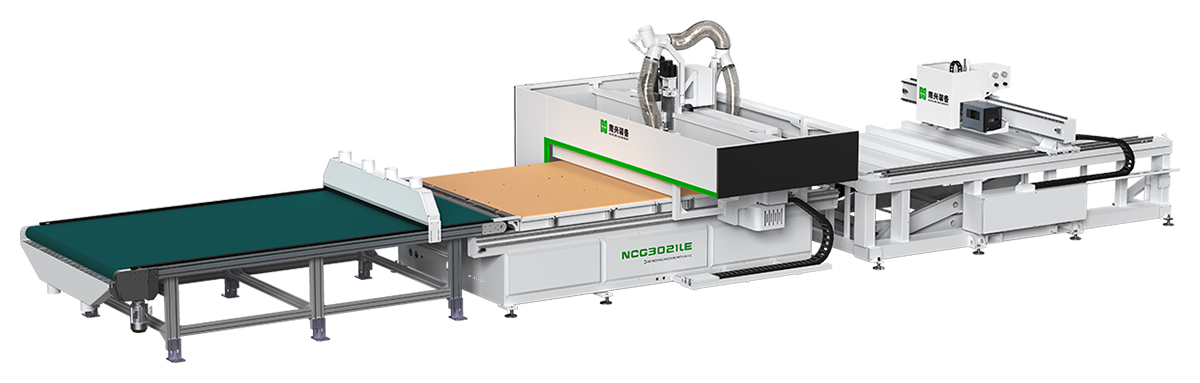

Stroj môže byť vybavený aj nakladacím a vykladacím stolom, ktorý uľahčuje manipuláciu s doskovým materiálom. Tento systém umožňuje automatické podávanie dosiek do pracovného priestoru stroja a ich následné odoberanie po dokončení obrábania. Vďaka tomu sa zrýchľuje výroba a znižuje fyzická náročnosť práce obsluhy.

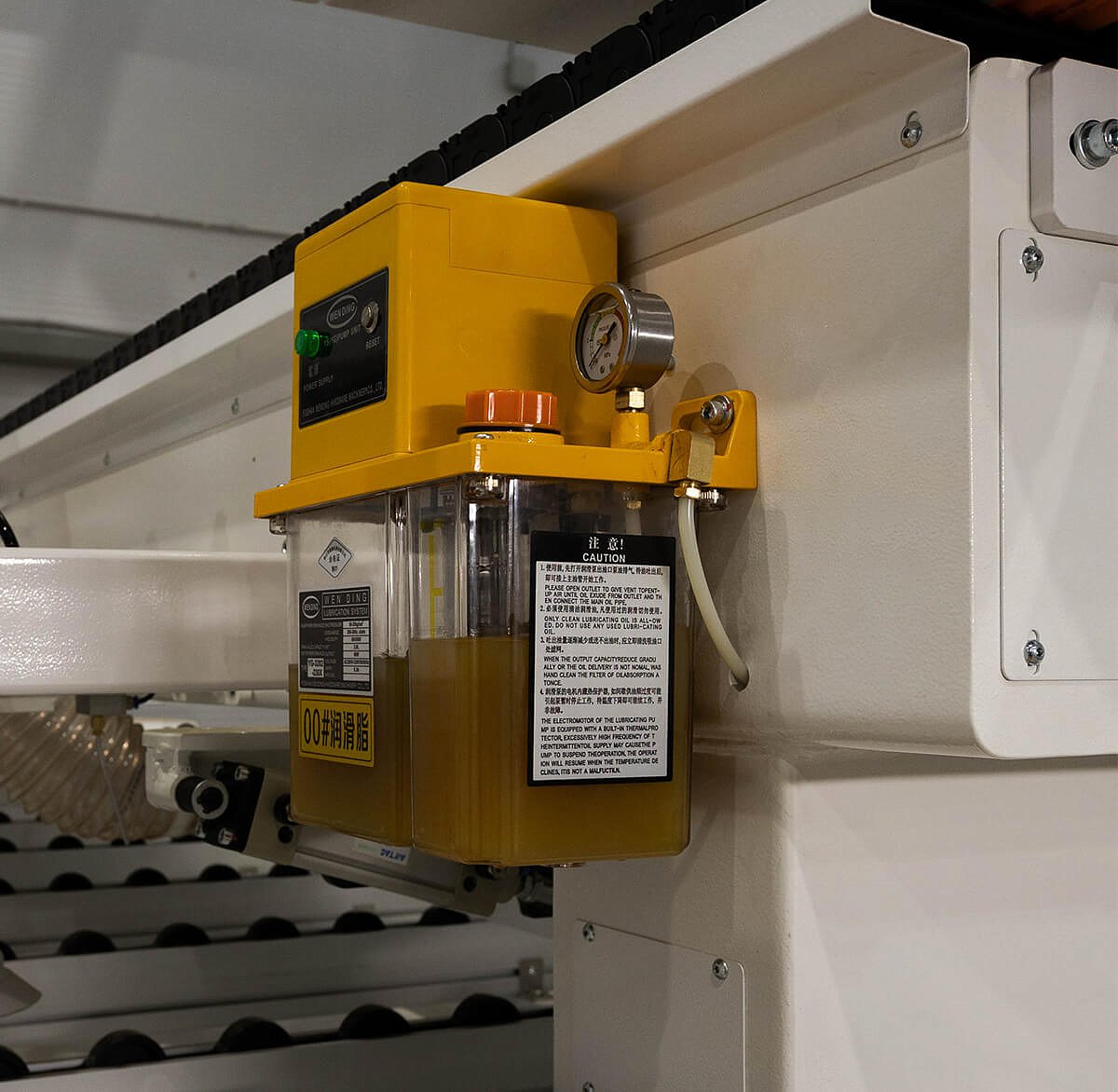

Centrálne mazanie pri stroji slúži na mazanie pohyblivých častí stroja. Systém pravidelne dodáva malé množstvo maziva na vodiace lišty a ďalšie mechanické časti. Vďaka tomu sa znižuje opotrebenie a predlžuje životnosť stroja.

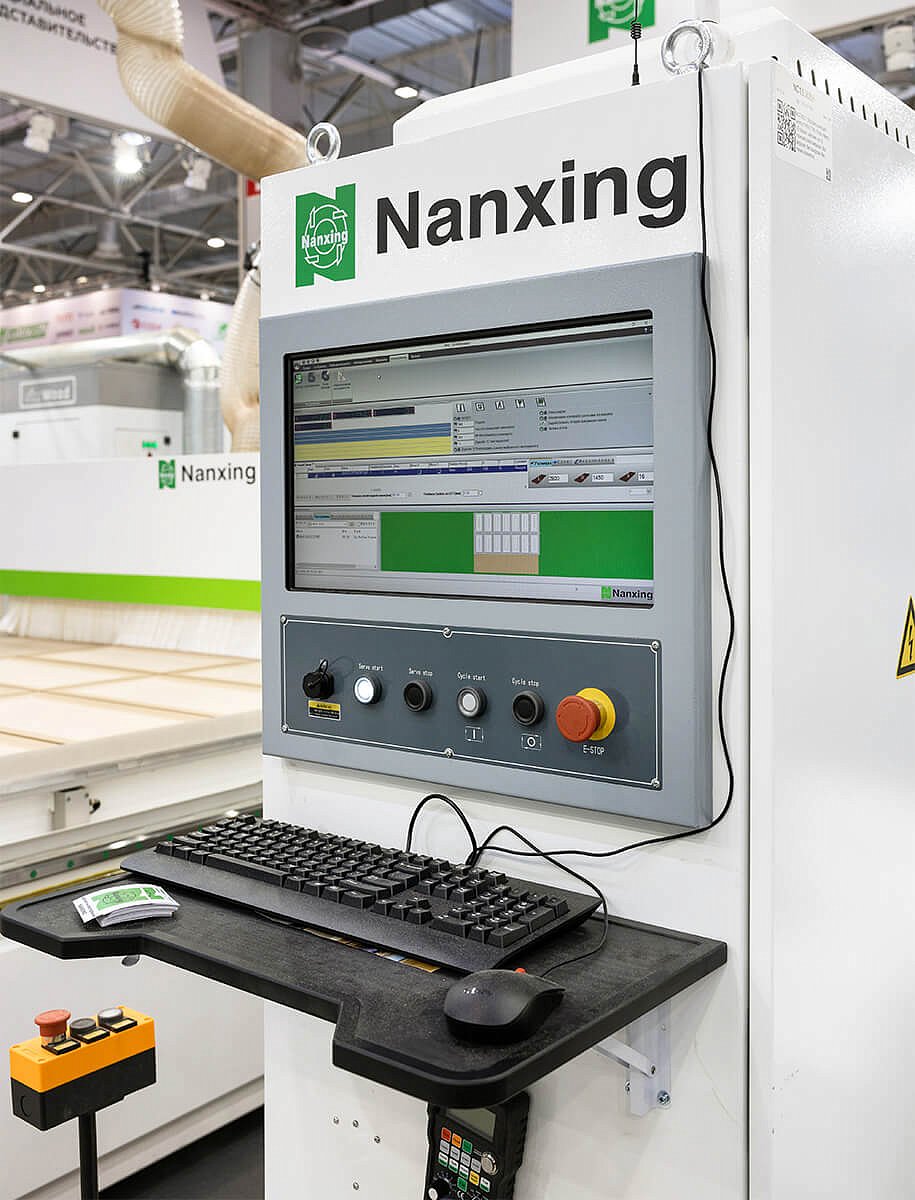

Softvér slúži na riadenie CNC obrábania a na vytváranie programov pre jednotlivé výrobné operácie. Umožňuje nastavovať parametre obrábania, pripravovať výrobné dáta a sledovať priebeh výroby priamo na ovládacom paneli stroja.

Video

Play video

Vlastnosti:

Pevná konštrukcia stroja a kvalitné mechanické komponenty zaisťujú vysokú stabilitu pri obrábaní a minimalizujú vibrácie, čo prispieva k presným a opakovateľným výsledkom.
Technológia nestingu umožňuje optimálne rozmiestnenie dielcov na doskovom materiáli, čím sa maximalizuje využitie materiálu a znižuje množstvo odpadu.
Automatická výmena nástrojov umožňuje rýchle striedanie fréz a vrtákov počas práce, čo skracuje výrobný čas a zvyšuje efektivitu výroby.
Vákuový pracovný stôl zaisťuje pevné prichytenie materiálu počas obrábania, čím zabraňuje posunu dosky a zvyšuje presnosť opracovania.
Nestingové centrum umožňuje vykonávať viac operácií v jednom pracovnom cykle, napríklad frézovanie, vŕtanie a drážkovanie, čo urýchľuje výrobu a zvyšuje kvalitu výsledného výrobku.

Technické parametre

Parametre	Dáta
Maximálna dĺžka dielca:	3 000 mm
Maximálna výška dielca:	1 200 mm
Maximálna hrúbka dielca:	60 mm
Horná vŕtacia hlava:	38 vrtákov
Spodná vŕtacia hlava:	9 vrtákov
Výkon hlavného elektro vretena:	3.5kW (Horné a spodné)
Zásobník nástrojov a drážkovacia pílka:	áno
